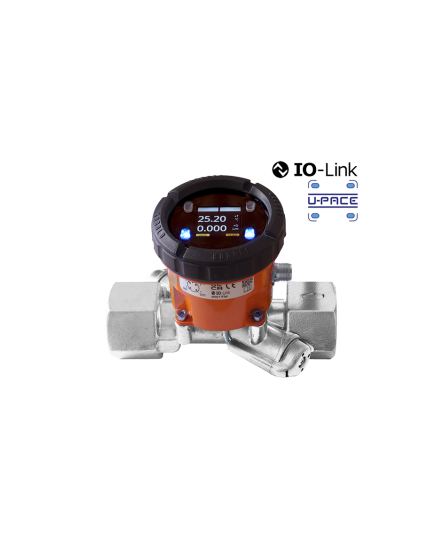

Debitmetru cu ultrasunete cu IO-Link - Inline - DUK, Kobold

Debitmetrul cu ultrasunete combină măsurarea cu compensare a temperaturii pentru diferite medii cu IO-Link

O interfață PC permite măsurarea debitelor volumice specifice mediului chiar și la temperaturi schimbătoare

Fie că este vorba de industria farmaceutică, tratarea apei sau producția de alimente: Dacă fluxul de mediu neconductiv într-un proces chimic, debitmetrele cu ultrasunete sunt de obicei instalate pentru monitorizare. Pentru monitorizare, dispozitivele de măsurare necesită timpi de răspuns scurți și un grad ridicat de libertate de calibrare, altfel va apărea o măsurare incorectă sau o precizie insuficientă a repetării. Debitmetrul cu ultrasunete fără întreținere tip DUK cu electronica compactă C3T0 nou dezvoltată de la KOBOLD Messring GmbH oferă un remediu aici. Datorită posibilităților extinse de programare la fața locului, DUK este potrivit pentru utilizarea intersectorială pentru diverse medii.

Măsurarea precisă a tuturor mediilor

Debitmetrul din seria DUK a acoperit anterior nevoile de apă și medii asemănătoare apei. Acum, prin încorporarea parametrilor suplimentari ai mediilor, DUK dovedit este utilizat pentru măsurarea debitului volumic al aproape tuturor mediilor omogene, newtoniene, chiar și fără conductivitate electrică. Exemplele includ apa demineralizată (deionat), amestecurile de apă-glicol cu rapoarte de amestec diferite, uleiurile și hidrocarburile alifatice, cum ar fi etanolul, atâta timp cât undele ultrasonice pot trece.

Acest lucru este posibil prin combinarea DUK cu noua electronică inteligentă, în care fișierul cu date specifice suportului este importat de pe PC și utilizat din acel moment. KOBOLD vinde, de asemenea, interfața PC corespunzătoare cu conexiune USB. Software-ul asociat "Mediator Tool" este furnizat gratuit clientului. La cererea clientului, unitățile pot fi, de asemenea, setate și calibrate din fabrică. Fie DUK poate fi setat pentru un punct de funcționare fix, fie poate fi stocată o configurație pentru diferite intervale de temperatură.

Unitățile din familia DUK funcționează conform metodei diferenței de timp de tranzit. Acest lucru se bazează pe faptul că undele ultrasonice dintr-un mediu sunt influențate de viteza curgerii. Doi senzori montați unul față de celălalt în conductă funcționează simultan ca transmițătoare și receptoare de semnale ultrasonice. Dacă nu există flux, timpul de tranzit al celor două semnale este identic. Când mediul curge, timpul de tranzit împotriva direcției de curgere este mai lung decât timpul de tranzit al semnalului în direcția de curgere. Diferența de timp de tranzit determinată de un microprocesor este proporțională cu debitul volumic. Temperatura are o influență asupra vitezei sunetului și, prin urmare, asupra preciziei rezultatului măsurătorii. Prin urmare, temperatura curentă a mediului este măsurată cu ajutorul unui senzor de temperatură integrat în unitate și compensată de electronică la calcularea debitului volumic.

Fără uzură și aplicabil universal

"Debitmetrele cu ultrasunete nu au piese mobile, cum ar fi rotoarele, motiv pentru care nu prezintă semne de uzură. Prin urmare, aceste dispozitive și-au dovedit eficiența pentru determinarea debitului diferitelor medii", explică Raza Ali Agha, director de vânzări la KOBOLD Messring GmbH. "Această gamă largă de aplicații duce la diferite situații de instalare, deoarece dispozitivele de măsurare sunt utilizate în diverse industrii și procese." Diametrul nominal al conductelor conectate și posibila aliniere în timpul instalării și integrării în lanțurile de proces, cum ar fi reglarea precisă a alimentării cu lichid de răcire, influențează alegerea unui dispozitiv adecvat. În special în contextul proceselor de măsurare, instrumentele de măsurare oferă posibilitatea de programare a valorilor intermediare pentru a documenta cantitățile.

Din acest motiv, KOBOLD Messring GmbH a dezvoltat debitmetre universale cu IO-Link sub forma produsului DUK, care sunt potrivite pentru aproape orice situație de măsurare și, pe lângă timpii de răspuns mai mici de o secundă, garantează un grad ridicat de libertate de programare. Acest lucru este asigurat de numeroasele funcții, cum ar fi măsurarea temperaturii sau debitul, care pot fi setate în câțiva pași în meniul tastelor de selecție rapidă (așa-numitele taste rapide).

Feedback valoros de la clienți

"În timpul fazei de concepție, am folosit rapoartele de experiență ale clienților noștri din diverse industrii ca bază pentru dezvoltarea unui dispozitiv universal flexibil și fiabil special pentru medii neconductoare. Odată cu extinderea DUK cu opțiunea C3T0, există acum un dispozitiv de măsurare pentru aproape fiecare proiect de măsurare", rezumă Agha. "În același timp, dispozitivele de măsurare sunt pregătite pentru viitoarele medii. Acestea sunt pur și simplu schimbate prin încărcarea fișierelor prin USB atunci când condițiile procesului se schimbă."

Utilizare în condiții extreme

În plus față de funcția de măsurare a temperaturii, DUK este adesea utilizat pentru țevi de dimensiuni nominale mici. DUK acoperă un domeniu larg de măsurare pentru măsurarea debitului volumic în funcție de lățimea nominală - cu un factor de măsurare de până la 250.

"Debitmetrele au două ieșiri configurabile individual, care, în funcție de setarea de către client, funcționează ca impuls, alarmă sau ieșire analogică, de exemplu", explică Agha. "Acest lucru le face mai ușor de integrat în diferite procese sau circuite auxiliare și, cu timpii de răspuns scurți, reprezintă o valoare adăugată reală." Afișajul multiplu color poate fi, de asemenea, rotit digital în trepte de 90°, astfel încât nu este nevoie de un model diferit atunci când schimbați locația, iar afișajul este independent de poziția conexiunilor.

Procesul de dozare dorit poate fi pornit și oprit atât local pe afișaj, cât și printr-o intrare de control externă. Cantitatea dorită este ajustată la fața locului prin intermediul tastelor. "În special în procesele sensibile, cum ar fi acoperirea tabletelor, cantitățile parțiale măsurate cu precizie și timpii de răspuns buni sunt indispensabile", confirmă Agha.

Elementul de bază pentru fiecare proiect de măsurare

Flexibilitatea familiei de unități se reflectă în ghidarea utilizatorului și în gama de funcții. Aproape toate setările pot fi setate convenabil pe afișaj prin intermediul a patru taste optice la fața locului. Funcții precum măsurarea temperaturii, afișarea cantității parțiale sau debitul maxim pot fi atribuite tastelor rapide menționate, astfel încât să nu fie necesară navigarea constantă prin mai multe niveluri de control din meniu. Acest lucru se poate face la fel de sigur cu majoritatea mănușilor. Afișajul cu mai multe linii oferă o imagine de ansamblu mai bună decât dispozitivele comparabile și afișează unitatea corespunzătoare sau alte informații suplimentare lângă valoarea măsurată. Această claritate este îmbunătățită și mai mult de afișajul multicolor: de exemplu, culoarea se schimbă atunci când a fost atins un anumit volum de debit. Acest lucru permite utilizatorului să vadă de la distanță când a fost dozată o anumită cantitate sau a fost depășită o valoare limită.
