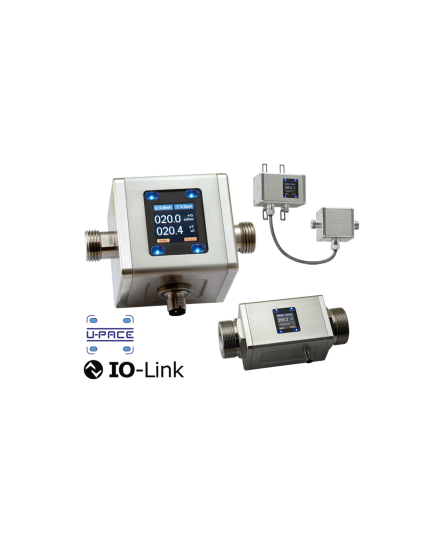

Dozarea precisă a celor mai mici cantități: debitmetru electromagnetic compact din oțel inoxidabil cu IO-Link

Debitmetru unic la nivel mondial care combină IO-Link cu designul versiunii de la distanță

Fie în industria farmaceutică, în tratarea apei sau în producția de alimente: Dacă într-un proces se adaugă medii conductoare, cum ar fi apa de răcire, debitmetrele magnetice-inductive sunt de obicei instalate în scopuri de monitorizare, în special în contextul dozării, unde debitmetrele de măsurare trebuie să aibă timpi de răspuns precisi și ar trebui să fie, de asemenea, ușor de configurat, altfel va apărea o dozare incorectă sau o repetabilitate insuficientă.

Deși există deja multe dispozitive precise pentru debite mici și medii pe piață, acestea sunt adesea limitate în funcționalitate sau lipsite de flexibilitate în etapa de instalare. KOBOLD Messring GmbH oferă aceste caracteristici ca standard cu debitmetrul său MIM.

Datorită opțiunilor extinse de programare la fața locului, acestea sunt potrivite pentru utilizare interindustrială, în special pentru aplicații de dozare. Butoanele optice configurabile pot fi utilizate pentru a afișa parametri precum debitele sau temperaturile. Un sistem de culori schimbător pe afișaj avertizează, de asemenea, cu privire la încălcarea limitelor. Deoarece modelul MIM este prima variantă produsă într-o versiune la distanță, în care afișajul și electronica nu sunt integrate în unitatea de senzori, debitmetrul poate fi utilizat și pentru temperaturi medii de la -40°C până la +140°C.

Pentru referință, "debitmetrele magnetice-inductive funcționează fără piese în mișcare, spre deosebire de debitmetrele cu palete rotative și, din acest motiv, nu prezintă aproape niciun semn de uzură. Ca urmare, aceste dispozitive s-au dovedit a fi eficiente în măsurarea fluxului de medii conductoare – cum ar fi apă, pulpe și paste, sucuri sau emulsii, explică Raza Ali Agha, director de vânzări la KOBOLD Messring GmbH; "Cu toate acestea, această gamă largă de aplicații duce, de asemenea, la situații de instalare foarte diferite, deoarece instrumentele de măsurare sunt utilizate în diverse industrii și procese.

Dimensiunea nominală a conductelor conectate, orientarea posibilă în timpul instalării și integrarea în anumite lanțuri de proces, cum ar fi dozarea mediilor în timpul acoperirii tabletelor sau în timpul alimentării cu lichid de răcire, influențează alegerea unui debitmetru adecvat, în special în contextul proceselor de dozare în care instrumentele de măsurare trebuie să ofere posibilitatea de programare a valorilor intermediare pentru a documenta cantitățile; și pentru a evita dozarea inexactă. În plus, afișajul ar trebui să fie pe mai multe linii și clar vizibil, astfel încât inginerii instalației să fie avertizați în timp util înainte de a depăși o valoare limită. De multe ori, debitmetrele îndeplinesc doar unele dintre aceste cerințe și adesea în detrimentul utilizabilității".

Din acest motiv, KOBOLD Messring GmbH a dezvoltat produsul MIM; debitmetru universal care încorporează IO-Link pentru a îndeplini cerințele Industriei 4.0 (dacă sau când este necesar), care sunt potrivite pentru aproape orice situație de măsurare și garantează o libertate ridicată de programare, pe lângă timpi de răspuns buni de uneori mai mici de 100 de milisecunde. Pe de o parte, numeroasele funcții, cum ar fi măsurarea temperaturii sau dozarea, sunt efectuate cu precizie, care pot fi setate în doar câțiva pași în meniul programului cu butoanele tastelor rapide. Pe de altă parte, designul robust și flexibil permite o instalare simplă și clară, chiar și în sisteme de țevi strânse.

Instalare în condiții extreme datorită versiunii de la distanță

MIM este realizat complet din oțel inoxidabil. În plus față de funcția de măsurare a temperaturii, MIM poate fi utilizat pentru țevi de dimensiuni nominale foarte mici și acoperă un domeniu de măsurare și mai mare, în funcție de dimensiunea nominală - de la 30 ml /min în sus. "Debitmetrele au două ieșiri configurabile individual care pot acționa ca un impuls, o alarmă sau o ieșire analogică, în funcție de setare", explică Raza Ali Agha. "Acest lucru le face mai ușor de integrat în diferite procese sau circuite auxiliare." Afișajul multiplu color se poate roti digital și în trepte de 90 °, astfel încât la schimbarea locației, nu este necesar un alt model, iar afișajul este independent de poziția conexiunilor.

Timpul de răspuns a fost acum îmbunătățit pentru a facilita cantități de dozare mai precise. În plus, diferite subseturi pot fi programate prin meniu pentru a nu fi nevoiți să navigheze stângaci cu fiecare nouă setare prin meniu. Afișajul a fost, de asemenea, extins la așa-numitele taste rapide. Cu această caracteristică, doza dorită poate fi selectată convenabil prin butoanele optice de pe ecranul de pornire. Procesul de dozare dorit poate fi pornit și oprit printr-o intrare de control externă, iar cantitatea poate fi, de asemenea, modificată prin MIM în orice moment. "Cantitățile măsurate cu precizie și un timp de răspuns foarte bun sunt indispensabile, în special pentru procesele sensibile, cum ar fi acoperirea tabletelor", confirmă Raza Ali Agha.

Pentru a se asigura că această posibilitate este disponibilă și pentru medii fierbinți și în medii cu temperatură extrem de controlată, cum ar fi circuitele de apă de răcire, KOBOLD oferă pentru prima dată un dispozitiv în versiune la distanță. Spre deosebire de dispozitivele convenționale, unitatea de contact media conține doar senzorul. Întreaga componentă electronică, controlul și afișajul, sunt găzduite separat și conectate printr-un cablu la o distanță sigură de unitatea de senzori de pe țeavă. Ca urmare, chiar și temperaturile de la -40°C până la +140°C nu sunt o problemă, iar debitmetrul poate funcționa fără probleme, deoarece electronica rămâne protejată.

Elementul de bază pentru fiecare proiect de măsurare

Flexibilitatea acestei familii de debitmetre se reflectă și în ghidarea utilizatorului și în gama de funcții. Aproape toate setările pot fi făcute confortabil pe afișaj prin intermediul a patru butoane optice. Funcții precum afișarea parțială a contorului, măsurarea temperaturii sau debitul maxim pot fi, de asemenea, aplicate tastelor rapide menționate, astfel încât să nu fie nevoie să navigați constant prin mai multe niveluri de control din meniu. Acest lucru se poate face și cu o mănușă, deoarece butoanele au niveluri diferite de sensibilitate. Afișajul cu mai multe linii oferă o imagine de ansamblu mai bună decât dispozitivele compacte comparabile și poate afișa, de asemenea, unitatea corespunzătoare sau alte informații în plus față de valoarea măsurată. Această claritate este îmbunătățită și mai mult de multicolorul afișajului: de exemplu, culoarea se schimbă atunci când a fost atins un anumit debit. Ca urmare, utilizatorul vede și de la distanță când, de exemplu, a fost dozată o anumită cantitate sau a fost depășită o limită.

"În faza de concepție, am folosit mărturii de la clienții noștri dintr-o gamă largă de industrii pentru a dezvolta un dispozitiv universal foarte flexibil și fiabil. Cu MIM, există acum debitmetru pentru aproape fiecare sarcină de măsurare ", rezumă Agha.
