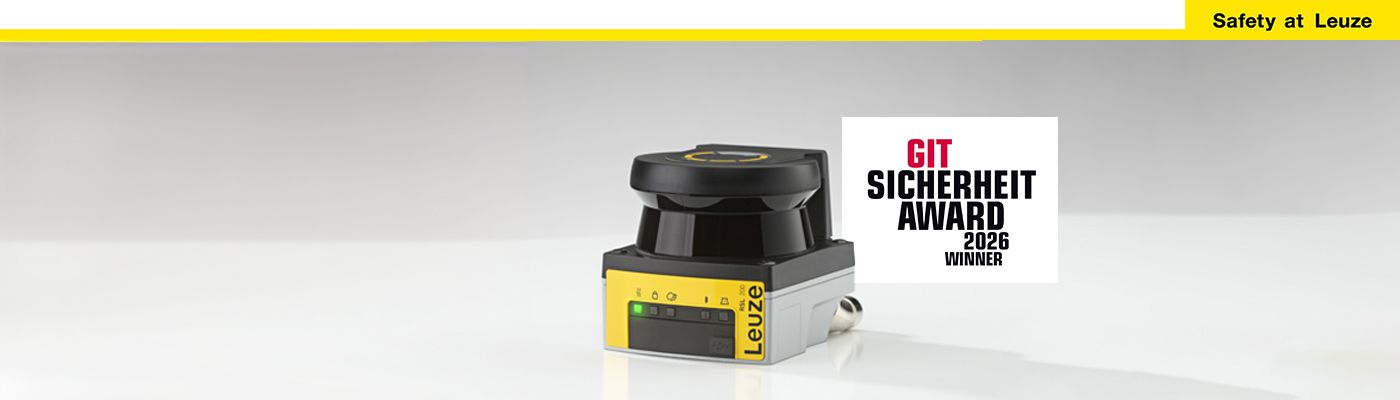

Scanerele laser de siguranță RSL 200 - Leuze

Scanerele laser de siguranță RSL 200 sunt optimizate pentru cerințele minime de spațiu. Cu o înălțime de doar 80 mm și o amprentă de 80 x 86 mm, acestea oferă o rază de acțiune de 3,00 m și un unghi de scanare de 275°. Acest lucru le face deosebit de potrivite pentru utilizarea pe AGV-uri și AMR-uri, dar și pentru protecția zonei și protecția la repornire pentru mașinile compacte. Până la 32 de seturi de câmp de protecție permit ajustarea mediului, sarcinii și vitezei. Aceste ajustări pot fi optimizate și mai mult cu seturile formate din 2 avertizări și un câmp de protecție. Detalii inteligente, cum ar fi conexiunile rotative, un suport de montare optimizat și aplicația de diagnosticare, asigură o integrare simplă și o siguranță eficientă.

Cel mai mic scaner laser de siguranță: RSL 200

Scanerele laser de siguranță RSL 200 sunt optimizate pentru cerințe minime de spațiu. La o înălțime de doar 80 mm și o amprentă de 80 x 86 mm, acestea oferă o rază de acțiune de 3,0 m și un unghi de scanare de 275°. Acest lucru le face deosebit de potrivite pentru utilizarea pe AGV-uri și AMR-uri, dar și pentru protecția zonei și protecția la repornire pentru mașinile compacte. Până la 32 de seturi de câmp de protecție permit adaptarea la mediu, sarcină și viteză.

Seturile formate din 2 câmpuri de avertizare și un câmp de protecție permit optimizarea și mai mare a ajustărilor.

Detalii inteligente, cum ar fi conexiunile rotative, un suport de montare optimizat și aplicația de diagnosticare, asigură o integrare simplă și o siguranță eficientă.

Avantajele acestui scaner

• Cerințe reduse de spațiu: la o înălțime de numai 80 mm și cu o suprafață de bază de 80 x 86 mm, dispozitivele sunt perfecte pentru integrarea în AGV-uri și AMR-uri compacte
• Până la 32 de seturi de câmp comutabile pentru adaptare dinamică la situația de conducere și la sarcină
• Ieșire de date de măsurare de înaltă calitate pentru navigație
• Funcționare fiabilă: Robust împotriva șocurilor și vibrațiilor, precum și a murdăriei și a particulelor din aer
• Avantaj spațial: Integrare ușoară datorită conexiunilor standard M12 cu conectori rotativi
• Acces rapid la informații de stare și diagnosticare simplă folosind aplicația RSL 200

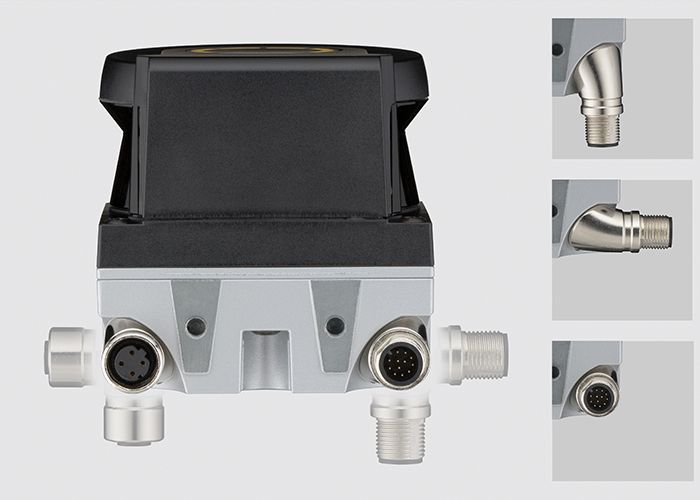

Conexiuni rotative pentru o integrare perfectă

Cu conexiunile sale rotative, RSL 200 oferă flexibilitate maximă pentru integrare. Astfel, cablurile pot fi direcționate optim și spațiul necesar de instalare este redus la minimum. RSL 200 este conectat printr-un conector M12 standard cu 8 pini sau 12 pini, în funcție de funcția respectivă a dispozitivului.

Optimizat pentru cerințe minime de spațiu

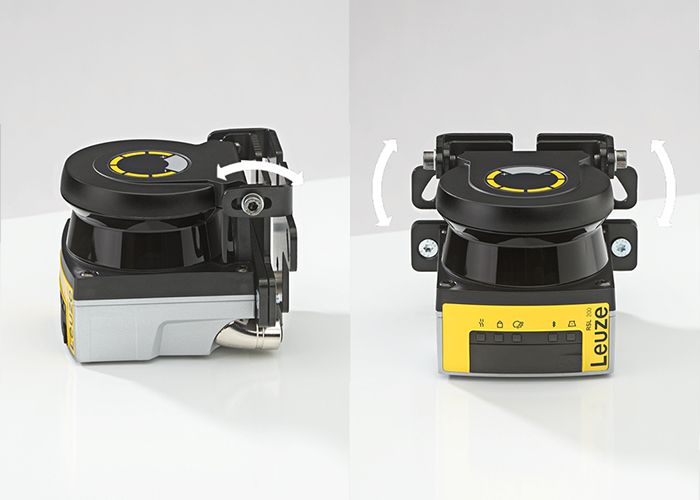

Cu o înălțime de 80 mm și o suprafață de bază de 80 x 86 mm, dimensiunile reduse ale RSL 200 îl fac ideal pentru protejarea vehiculelor compacte. Dispozitivele au un unghi de scanare de 275° și o rază de funcționare de 3 m. Suportul de montare permite alinierea RSL 200 orizontal și vertical. Și aici, designul este optimizat pentru cerințe minime de spațiu.

În plus, dacă este necesară întreținerea, dispozitivele pot fi schimbate cu ușurință cu doar două șuruburi, fără a fi nevoie să fie realiniate.

Protecție flexibilă

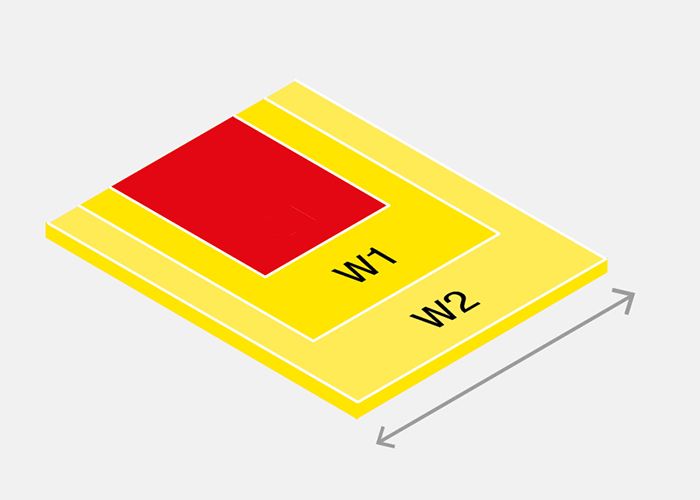

Până la 96 de câmpuri configurabile permit adaptarea flexibilă la viteză, direcția de deplasare și încărcarea vehiculului. Comutarea are loc în seturi de 3 câmpuri (triple), fiecare constând dintr-un câmp de protecție și două câmpuri de avertizare. Prin urmare, sunt disponibile până la 32 de configurații adaptate.

Trei opțiuni de comunicare

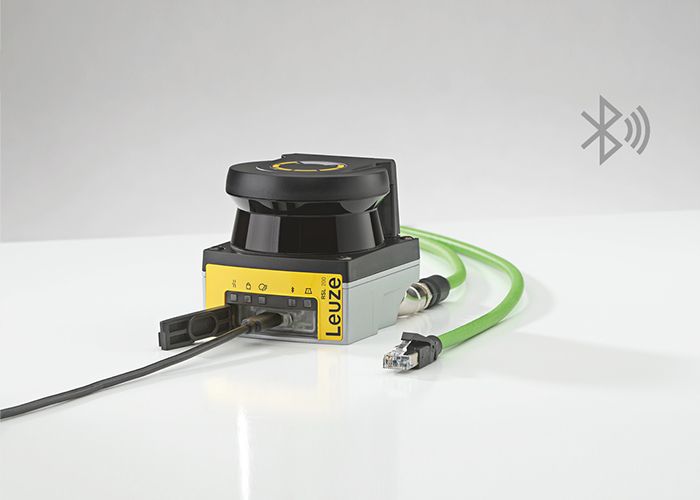

Toate scanerele RSL 200 au interfețe USB și Bluetooth pentru configurare și diagnosticare. În plus, datorită interfeței Ethernet TCP/IP integrate, modelele RSL 230 / 235 sunt deja compatibile cu rețeaua, de exemplu pentru transmiterea datelor de măsurare pentru navigarea AGV-urilor și AMR-urilor sau pentru diagnosticarea prin intermediul punctelor de acces centrale.

• USB
• Bluetooth
• Ethernet TCP / IP (RSL 230 sau o versiune ulterioară)

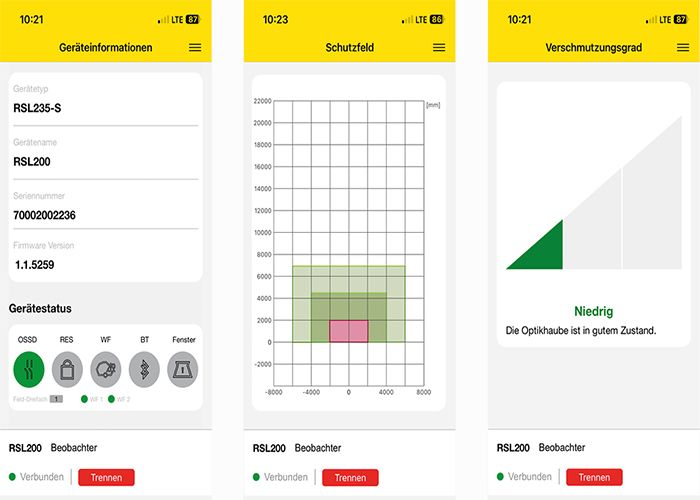

Diagnosticare rapidă cu aplicația mobilă

Aplicația mobilă RSL 200 permite accesul ușor la informații de stare și date de diagnosticare prin Bluetooth – chiar dacă accesul la dispozitiv este limitat. Permite importante informații detaliate care trebuie colectate de la distanță fără a fi nevoie să întrerupeți câmpul de protecție. Toate mesajele sunt afișate în text simplu și, dacă este necesar, pot fi trimise direct la centrul de service Leuze.

Aplicația poate fi utilizată pe smartphone-uri și tablete cu sistem de operare Android sau iOS.

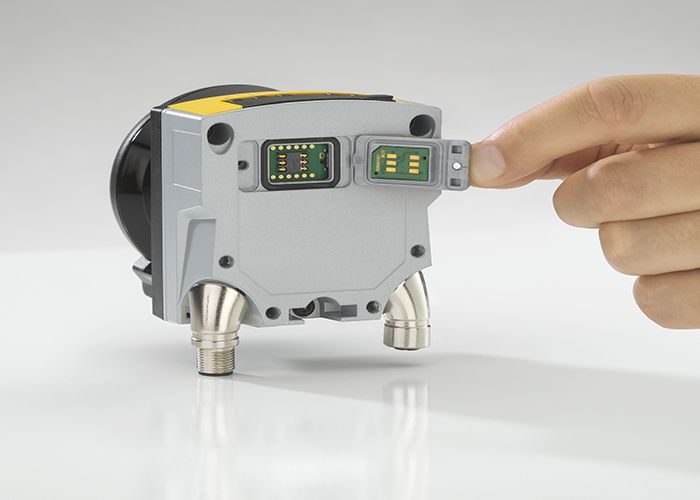

Disponibilitate ridicată datorită memoriei de configurare detașabile

Modelele RSL 200 au o memorie de configurare detașabilă. Dacă dispozitivul trebuie întreținut, configurația dispozitivului poate fi transferată rapid și ușor pe un dispozitiv nou. În plus, dacă este necesară întreținerea, dispozitivele pot fi schimbate cu ușurință cu doar două șuruburi, fără a fi nevoie să fie realiniate.

Aplicații mobile: Protecție și navigație AGV și AMR

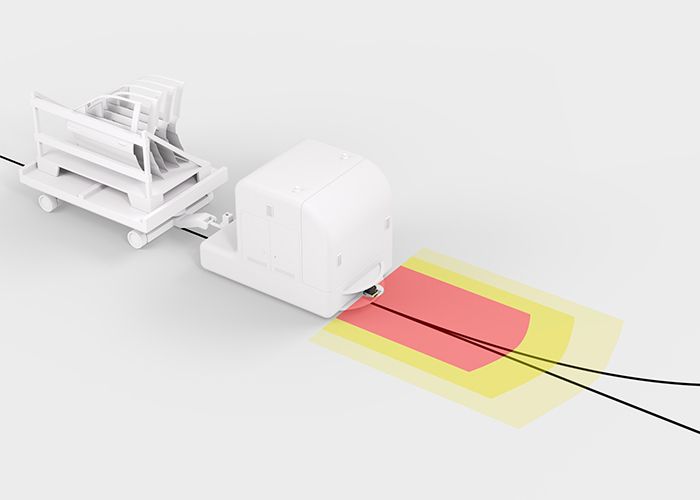

Protejarea vehiculelor compacte cu căi de transport simple

Cerință:

Vehiculul tractor compact se deplasează într-o singură direcție – de exemplu prin ghidare optică. Calea de transport a vehiculului trebuie protejată.

Soluție:

RSL 220 protejează calea de transport a vehiculului. Opt seturi comutabile de câmpuri de protecție și avertizare permit adaptarea ușoară în cazul căilor curbate și a vitezelor diferite.

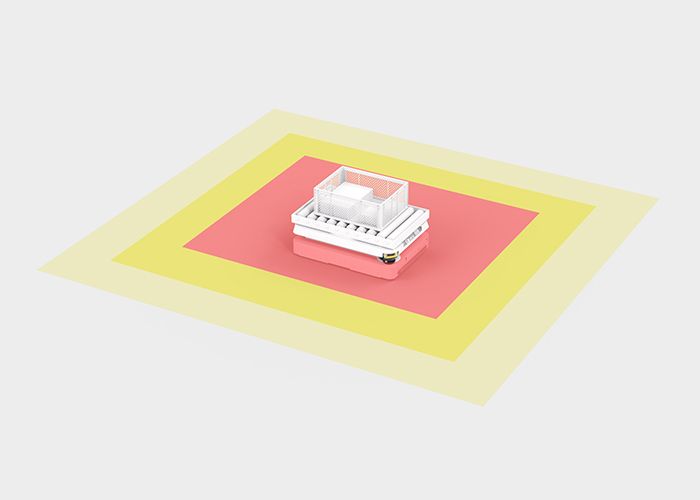

Protejarea AGV-urilor / AMR-urilor omnidirecționale pentru sarcini mici

Cerință:

Calea de transport a AGV/AMR omnidirecțional trebuie protejată în toate direcțiile de deplasare.

Soluție:

Modelele RSL 200 protejează AGV-urile și AMR-urile în toate direcțiile. Datorită unghiului de scanare de 275°, sunt necesare doar două dispozitive montate pe diagonală. 32 de seturi comutabile de câmpuri de protecție și avertizare permit adaptarea la direcția de deplasare și viteza respectivă.

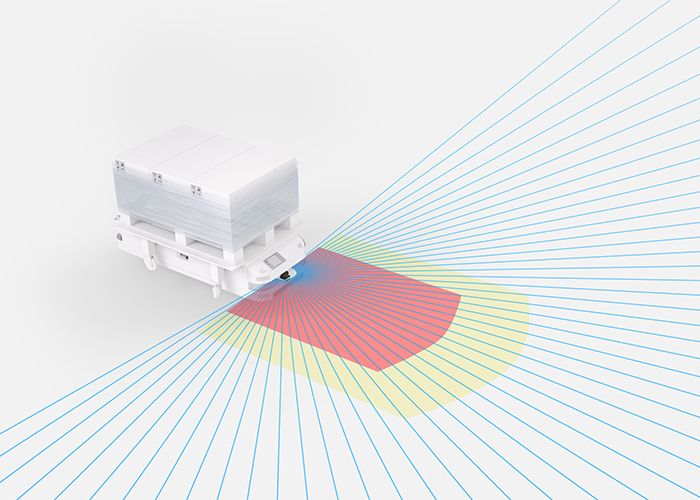

Navigație AGV / AMR pentru încărcături mici

Cerință:

La vehiculele compacte, scanerul laser de siguranță trebuie să furnizeze nu numai funcția de siguranță, ci și date de măsurare pentru navigația naturală.

Soluție:

Măsurând doar 80 x 80 x 86 mm, RSL 200 combină tehnologia de siguranță și valoarea de măsurare într-un singur dispozitiv. Prin urmare, este deosebit de potrivit pentru utilizarea pe vehicule compacte în care designul compact al scanerului este un factor cheie. Dispozitivele au raze de funcționare de 3 m pentru câmpul de protecție și 25 m pentru datele de măsurare.

Aplicații staționare: Protecția zonei la mașini și sisteme

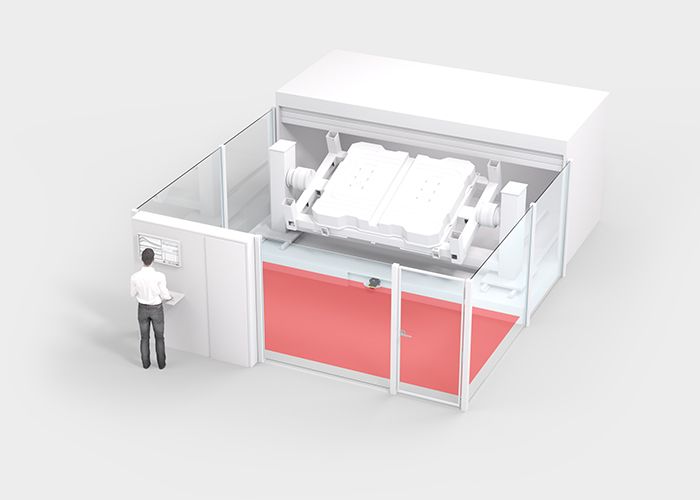

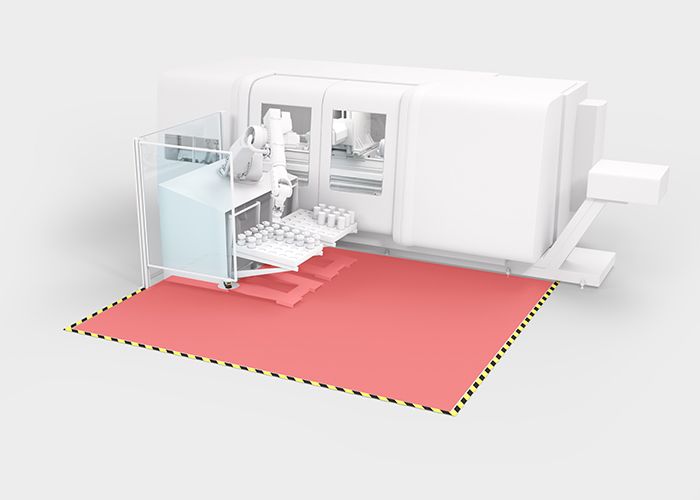

Paza zonei

Cerință:

Zona periculoasă a mașinii sau a sistemului trebuie protejată împotriva accesului persoanelor. În același timp, prezența persoanelor trebuie monitorizată pentru a permite

mașina sau sistemul să repornească automat atunci când zona a fost eliberată. Conturul zonei monitorizate trebuie adaptat la conturul mașinii.

Soluție:

RSL 200 poate detecta când oamenii accesează și sunt prezenți în zona monitorizată și, astfel, face posibilă repornirea automată. Câmpul de protecție configurabil poate fi ajustat cu ușurință la dimensiunea zonei de protejat, chiar și "după colțuri" sau pe două laturi ale unei mașini datorită unghiului de scanare de 275°.

Reporniți protecția și monitorizarea zonelor ascunse

Cerință:

Pentru a preveni pericolul, procesul poate fi repornit numai după ce s-a asigurat că nu este prezentă nicio persoană în poligonul de lucru sau în zona ascunsă.

Soluție:

Cu câmpul lor de protecție configurabil, scanerele laser de siguranță RSL 210 sunt capabile să monitorizeze prezența persoanelor chiar și în zone ascunse.
