Cititoare RFID compacte și performante pentru producție și logistică: RDH 100 și RDH 200 - LEUZE

Cititoare RFID compacte și performante pentru producție și logistică: RDH 100 și RDH 200 - LEUZE

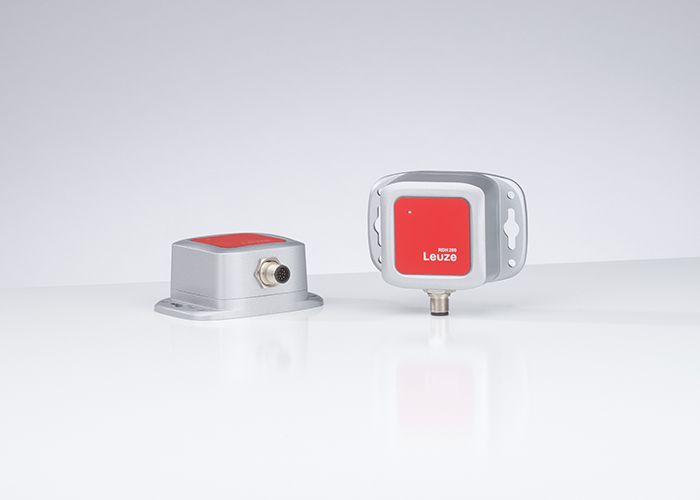

Utilizare flexibilă: cititoare RFID din seria RDH 200

Compact cu un domeniu de citire de până la 100 mm

Sistemele moderne de identificare Leuze, cum ar fi RFID, sunt o componentă indispensabilă a sistemelor automate de control al producției pentru urmărirea fără întreruperi a procesului de producție și monitorizarea eficientă a fluxului de materiale.

Spațiul este adesea limitat, în special în celulele de producție și pe liniile transportoare. Cititoarele de înaltă frecvență din seria RDH 202/242 se remarcă prin dimensiunile lor compacte, pot fi montate foarte ușor și flexibil datorită designului lor și oferă totuși o gamă largă de aplicații cu un domeniu de citire de până la 100 mm.

Noile cititoare RFID de la Leuze sunt disponibile ca RDH 242 cu IO-Link sau ca RDH 202 cu interfață RS 232.

Punctul culminant al acestei serii RFID este adecvarea sa pentru aplicațiile NFC: Pe lângă standardul industrial RFID ISO 15693, RDH 202/242 acceptă și ISO 14443A și citește și scrie etichete RFID în conformitate cu NFC Forum Types 2 și 5. Aceasta înseamnă că cititoarele pot fi utilizate și pentru autentificarea pe mașini prin etichete NFC, de exemplu.

Avantaje:

  • Rază mare de citire într-o dimensiune compactă: Cu o rază de citire de până la 100 mm (în funcție de transponderul RFID utilizat), cititoarele RFID din seria RDH 202/242 pot fi utilizate în mod flexibil în zonele de control și asamblare a producției.
  • Integrare simplă prin IO-Link: Ca versiune IO-Link (RDH 242), acest cititor RFID îndeplinește pe deplin cerințele standardului IO-Link 1.1.3 și vine cu cel mai recent IODD pentru a permite integrarea produsului în sistemele de control în cel mai scurt timp.
  • Citirea etichetei NFC: etichetele ISO 14443A sunt acceptate în plus față de standardul industrial comun de înaltă frecvență ISO 15693. În special, sunt posibile și aplicații de etichetă NFC (tipuri 2, 5), de exemplu pentru autentificarea utilizatorilor pe mașini.
  • Interval de temperatură de până la -32°C: Cu o rezistență la temperatură de până la -32°C în funcționare, RDH 202/242 oferă cea mai bună valoare de pe piață. Prin urmare, aplicațiile în depozitele de congelare sunt posibile fără probleme.
  • Opțiuni de montare flexibile: Partea din spate a dispozitivului este proiectată ca o placă de montare care combină opțiunile de montare cu șuruburi rapide și flexibile cu o accesibilitate deosebit de bună. De asemenea, este posibilă montarea directă pe suprafețe metalice.
  • Raport preț-performanță atractiv: Avantaje și beneficii tehnice combinate cu prețuri competitive.

Domeniu mare de citire de până la 100 mm

Dimensiunea compactă a dispozitivului de 68 x 68 x 42 mm atinge distanțe de citire de până la 100 mm (în funcție de tipul și dimensiunea etichetei). Aceasta este o valoare principală în comparațiile de piață. Acest lucru permite implementarea aplicațiilor chiar și în spații de instalare restrânse.

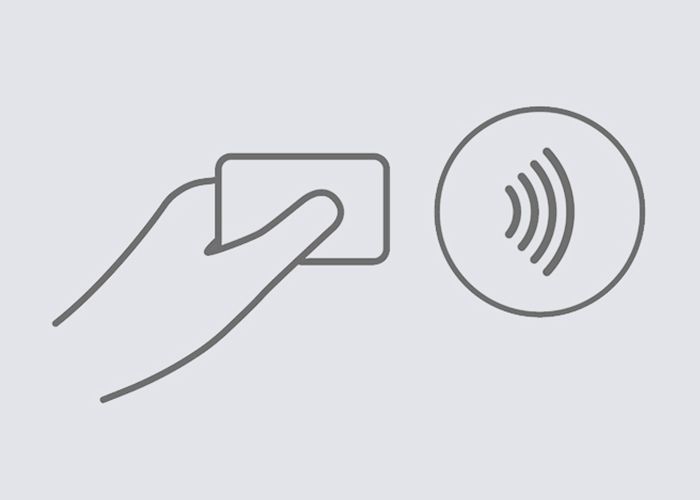

Compatibilitate cu NFC

Punctul culminant al acestei clase de dispozitive este compatibilitatea sa cu NFC. De obicei, produsele din acest segment sunt limitate la standardul clasic RFID de înaltă frecvență ISO 15693. RDH 202/242 include, de asemenea, o implementare a standardului ISO 14443A și a NFC Forum Types 2 și 5, ceea ce înseamnă că pot fi utilizate etichete RFID cu o memorie mare de date, precum și etichete NFC. Acest lucru permite scenarii de aplicare extinse în medii industriale care necesită, de exemplu, autentificarea personalului de operare pe mașini.

Integrat rapid în sistemul de control cu IO-Link

RDH 242  de la Leuze este proiectat ca model IO-Link și, prin urmare, pentru aplicații în automatizarea fabricilor și controlul producției, unde un număr mare de senzori și actuatoare sunt instalate în sistem. Instalarea, precum și detectarea și transferul datelor la nivel de producție trebuie să fie rapide și ușoare. Ar trebui să fie de preferință ideal pentru captarea unor cantități mici de date, cum ar fi ID-ul unic pe 64 de biți de pe eticheta RFID care reprezintă un container sau o piesă de prelucrat. Cu ajutorul IO Device Description (IODD) furnizat, orice cititor RFID poate fi integrat în controlul sistemului cu puțin efort.

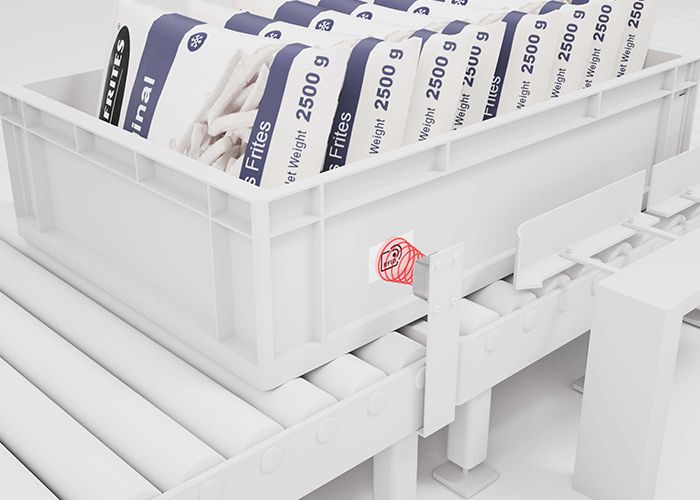

Poate fi utilizat în depozite de congelare

Cu un interval de temperatură de funcționare de până la -32°C, RDH 202/242 oferă cea mai bună valoare care permite implementarea aplicațiilor în zonele de congelare.

Aplicații

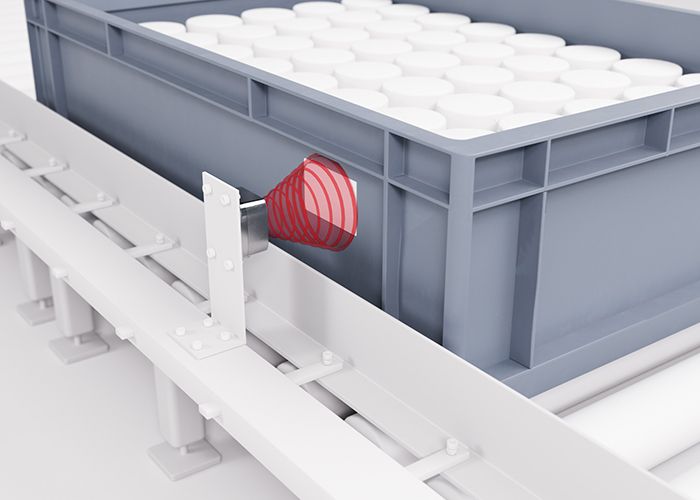

Identificarea containerelor pe o linie de transport

Cerință:
În fluxul de materiale, containerele sunt transportate automat către destinațiile dorite. Pentru a face acest lucru, containerele și încărcăturile acestora trebuie identificate în mod fiabil la stațiile de încărcare, transfer sau distribuție, precum și în depozit.

Soluție:
RFID poate fi utilizat pentru a rezolva sarcinile de identificare atunci când etichetele codurilor de bare nu sunt lizibile în mod fiabil, de exemplu din cauza murdăriei tot mai mari a containerelor sau a proceselor de curățare necesare în mod regulat. RDH 202/242 poate fi utilizat pentru a citi în mod fiabil containere cu o poziție fixă a etichetei RFID și o distanță de citire definită, chiar și dinamic. Când se utilizează așa-numitele etichete onMetal, poate citi și recipiente metalice.

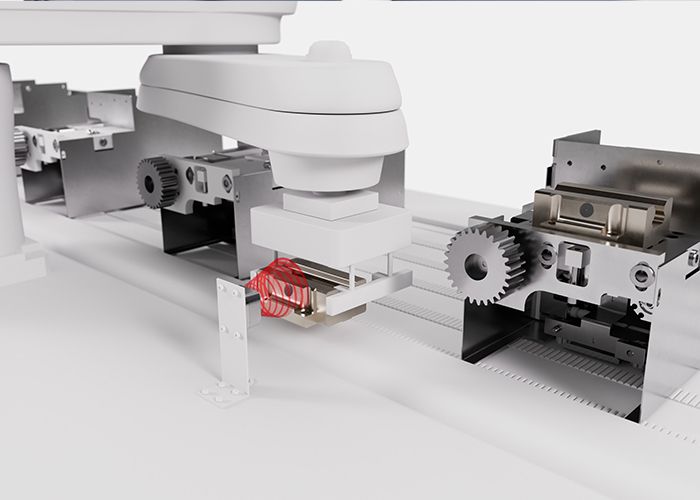

Controlul producției în celulele de producție

Cerință:
Celulele de producție lipsesc de obicei spațiu. Prin urmare, sistemele de identificare trebuie să fie compacte și să ofere o bună accesibilitate în timpul instalării. Pașii individuali de producție sunt adesea documentați pe eticheta RFID. Aceasta înseamnă că, pe lângă identificarea unei piese de prelucrat, a unei componente sau a unei tăvi, sunt necesare și procese de scriere.

Soluție:
Cititoarele RFID de la Leuze din seria RDH 202/242 au dimensiuni foarte compacte de 68 x 68 x 42 mm (99 x 68 x 42 mm cu placă de montare) și pot fi instalate foarte rapid datorită opțiunilor flexibile de montare. Seturile de comenzi implementate permit, de asemenea, scrierea datelor pe eticheta RFID, cu compatibilitate deplină cu standardele de înaltă frecvență ISO 15693 și 14443A pentru a oferi o gamă deosebit de largă de etichete cu diferite dimensiuni de memorie.

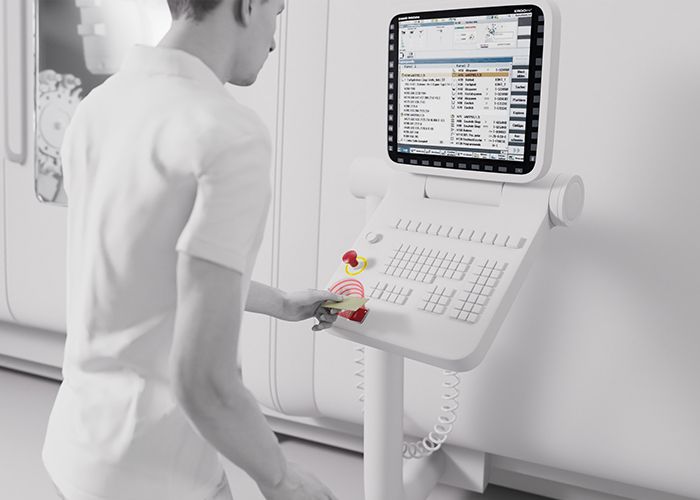

Autentificarea utilizatorului pe mașini

Cerință:
Pentru a putea face intrări de parametri sau modificări de configurare la mașini sau comenzi de sistem, drepturile individuale sunt adesea atribuite în funcție de rolul utilizatorului. Personalul de operare trebuie să se autentifice la mașină pentru a putea face înregistrări.

Soluție:
Datorită compatibilității NFC, personalul de operare poate utiliza, de exemplu, carduri NFC programate individual sau brelocuri, care sunt detectate de sistem folosind RDH 202/242. Acestea sunt apoi autentificate folosind drepturile de utilizator atribuite anterior. Acest lucru permite, de asemenea, angajaților să utilizeze cardul electronic de personal, pe care îl folosesc de obicei pentru înregistrarea timpului, pentru autentificare, atâta timp cât utilizează comunicarea NFC.

Specificații tehnice

  RDH 202 RDH 242
Frecvență HF (13,56 MHz) HF (13,56 MHz)
Interval de citire Până la 100 mm Până la 100 mm
Standarde RFID ISO/IEC 15693 ISO/IEC 15693
ISO/IEC 14443A ISO/IEC 14443A
NFC tip 2, 5 NFC tip 2, 5
Interfață RS 232 IO-Link, V 1.1.3
COM 3
Dimensiuni 68 x 68 x 42 mm 68 x 68 x 42 mm
(99 x 68 x 42 mm incl. placa de montare) (99 x 68 x 42 mm inclusiv placa de montare)
Material carcasă PC PC
Temperatura -32 ... +60°C -32 ... +60°C
Temperatura de depozitare -40 ... +85°C -40 ... +85°C
Clasa de protecție IP67 IP67
Certificari CE, UL, FCC, ETA-WPC, SRRC CE, UL, FCC, ETA-WPC, SRRC
