Noii senzori de culoare CRT 648 – Leuze

Senzorii de culoare detectează culorile comparând valoarea culorii detectate cu o valoare de referință stocată anterior. Acestea sunt soluția potrivită ori de câte ori culoarea unui obiect sau a unui marcaj poate servi ca criteriu de sortare sau inspecție. În funcție de configurația și valorile de toleranță specificate ale sistemului, rezultatul este emis ca semnal de comutare.

Tehnologie de senzori pentru sarcini solicitante de recunoaștere și sortare a culorilor

Senzorii de culoare detectează culoarea unui obiect sau a unui semn de imprimare și o compară cu o valoare de referință setată. Senzorii speciali de reflexie difuză sunt utilizați atunci când culoarea trebuie să servească drept criteriu de diferențiere. Senzorii de culoare sunt o alternativă rentabilă și compactă la sistemele de procesare a imaginilor și sunt potriviți pentru multe industrii: acestea includ ingineria mecanică, precum și industria auto, a materialelor plastice, farmaceutică și a ambalajelor.

Senzorii de culoare pot fi utilizați pentru a detecta, inspecta și sorta suprafețele colorate. Rezultatul este transmis la comandă fie ca semnal de comutare, fie ca valoare de culoare RGB prin interfața IO-Link.

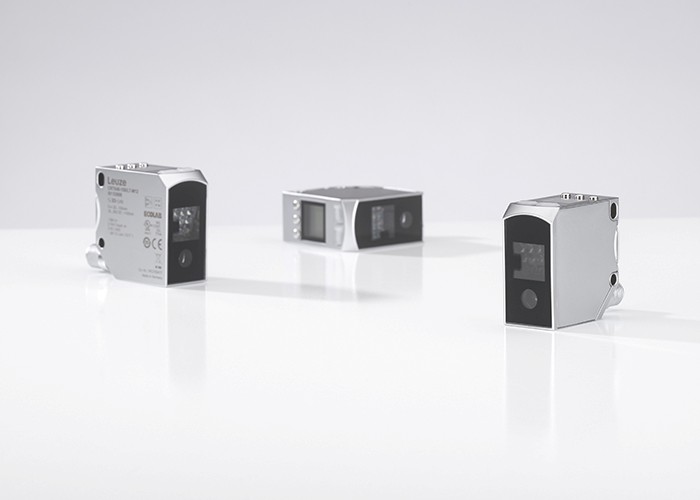

Noii senzori de culoare CRT 648: operare ușoară și utilizare universală

Cu afișajul lor LC mare, noii senzori de culoare din seria CRT 648 în carcase robuste din zinc turnat sub presiune sunt ușor de utilizat. Datorită recunoașterii culorilor independente de distanță, suprimarea specială a luciului și șapte culori pre-setabile, senzorii puternici pot fi utilizați în mod flexibil. Acestea sunt optimizate pentru diferite aplicații: CRT 648-32.G este ideal pentru detectarea suprafețelor lucioase datorită filtrului său de polarizare integrat. Dacă este necesar un punct de lumină mic, de exemplu pentru detectarea urmelor de imprimare sau a obiectelor mici, varianta CRT 648-60 se impune. Dacă senzorul trebuie montat mai departe de obiect, senzorii de culoare CRT 648-150 oferă o rază de lucru deosebit de mare.

Avantaje:

• Utilizare versatilă datorită intervalelor de funcționare de până la 150 mm și până la șapte setări de culoare
• Operare și parametrizare simple prin afișaj integrat sau IO-Link
• Noi variante optimizate pentru aplicații
  • Detectarea suprafețelor lucioase prin suprimarea luciului
  • Noua evaluare a luminozității cu corectare automată permite o toleranță mare în ghidarea obiectelor sau recunoașterea culorilor independentă de distanță de până la 65 mm
  • Până la 7 culori pot fi evaluate cu trei ieșiri codificate binare
  • Optimizat pentru utilizare în medii solicitante datorită carcasei robuste din zinc turnat sub presiune cu clase de protecție IP67 și IP69, precum și certificării ECOLAB

Evidențiază

Operare simplă: Proces rapid de predare și șapte setări de culoare

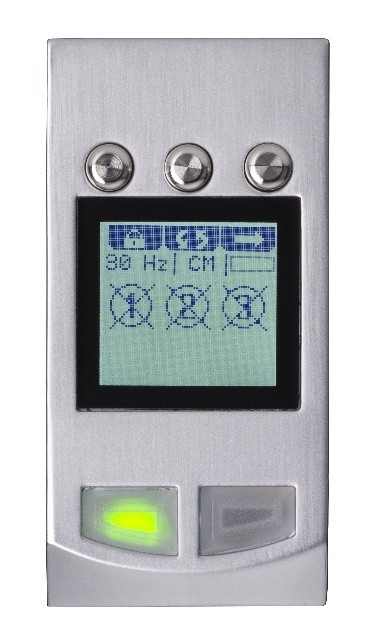

Noii senzori color CRT 648 sunt ușor și intuitiv de utilizat cu un afișaj LC mare, integrat cu tastatură. Starea ieșirilor de comutare, o ieșire curentă a valorii culorii sau calitatea semnalului pot fi afișate ca selectate. Dacă diferite variante de produse sunt testate într-un singur sistem, până la șapte setări de culoare pot fi salvate pe senzor și testate simultan. Raza mare de operare deschide posibilități suplimentare: Acest lucru înseamnă că un senzor poate fi utilizat cu ușurință pentru diferite sarcini - asigurând flexibilitate cu variații tot mai mari și reducând cheltuielile pentru senzori suplimentari și timpi de configurare.

Detectează chiar și diferențele subtile de culoare, inclusiv în condiții dificile

Obiectele lucioase sunt întotdeauna o provocare pentru senzorii optici. Noii senzori de culoare CRT 648-32.G sunt echipați cu un filtru de polarizare pentru detectarea fiabilă a luciului. Evaluarea luminozității unui obiect, în funcție de distanța acestuia față de senzor, reprezintă o provocare suplimentară de recunoaștere a culorilor. Evaluarea luminozității senzorilor de culoare CRT 648 cu corectare automată permite detectarea fiabilă și independentă a distanței de până la 65 mm.

Transparență și acces de la distanță prin IO-Link

Noii senzori de culoare din seria CRT 648 pot fi setați fie de la distanță, prin cablu, fie prin IO-Link, ceea ce este mult mai convenabil. Schimbarea formatului poate fi simplificată considerabil prin IO-Link și pot fi înregistrate date suplimentare de la senzori.

Procesul dintr-o privire:

• Funcții extinse de temporizare pentru pornirea/oprirea întârzierii și suprimarea impulsurilor
• Cifre exacte de producție cunoscute în orice moment datorită contorului intern de obiecte
• Informații despre semnal în timp real ca ieșire a valorii culorii RGB prin IO-Link
• Date de diagnosticare suplimentare, cum ar fi temperatura, calitatea semnalului, operațiunile de comutare

Aplicaţii

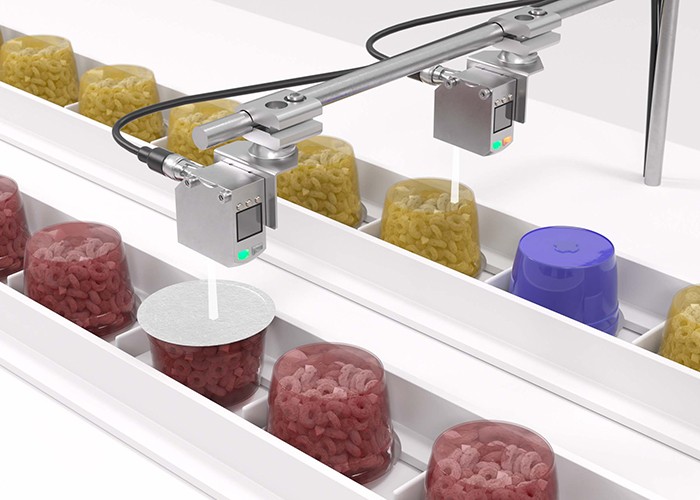

Inspecția finală în ambalajele alimentare

Cerință:
Într-un sistem de ambalare, culoarea bolurilor de cereale trebuie verificată înainte de a fi plasate în ambalajul recipientului. Deoarece bolurile trebuie ambalate în funcție de tip, trebuie să vă asigurați că aceeași culoare iese de pe banda transportoare de fiecare dată.

Soluție:
Noii senzori de culoare CRT 648 pot fi învățați până la șapte culori. Acestea sunt echipate cu un punct de lumină mare și detectează în mod fiabil culorile atât ale ambalajului, cât și ale capacului. În acest fel, obiectele incorecte sau defecte pot fi distinse în mod fiabil. Raza mare de operare de până la 150 de milimetri asigură o detectare fiabilă, chiar și atunci când treceți la alte formate.

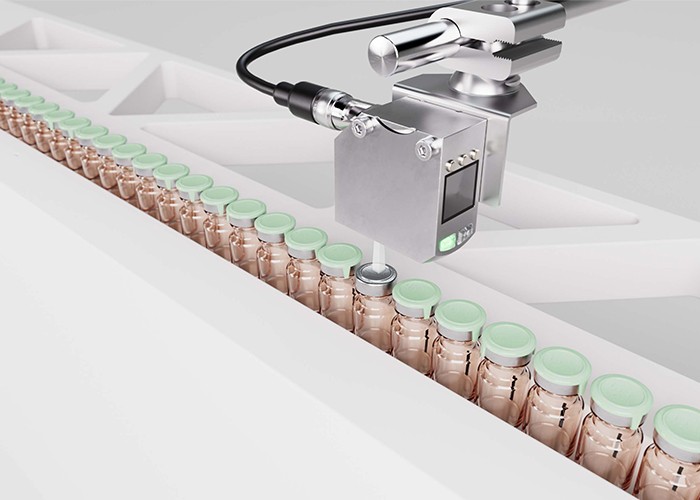

Monitorizarea flacoanelor în ambalajele farmaceutice

Cerință:
Cerințele de calitate pentru ambalajele farmaceutice sunt ridicate. Flacoanele defecte, de exemplu fără capace, trebuie detectate pe banda transportoare și evacuate. Capacele flacoanelor lucioase reprezintă o provocare pentru senzori.

Soluție:
Senzorii de culoare CRT 648 cu suprimare a luciului detectează capacele flacoanelor lucioase, asigurând în același timp stabilitatea procesului. Operarea și reglarea senzorilor este rapidă și ușoară datorită afișajului LCD mare.

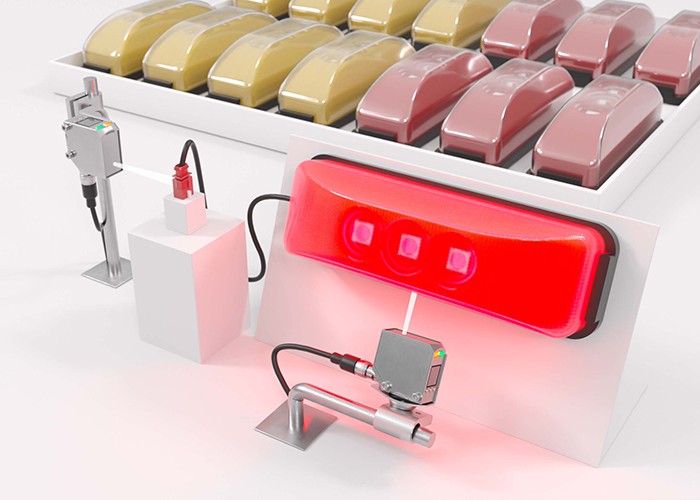

Verificări automate în producția de mașini

Cerință:
În industria auto, culoarea luminilor din spate trebuie verificată automat la o stație de asamblare. Trebuie acoperiți doi pași ai procesului: În primul pas al procesului, culoarea conectorului trebuie testată și apoi sunt rulate diferite programe de testare în funcție de aceasta. Al doilea pas în această aplicație este evaluarea culorii luminii și a intensității luminii din spate. Nici lumina ambientală, nici angajatul de la locul de muncă nu pot afecta detectarea.

Soluție:
În primul pas al procesului, un senzor de culoare CRT 648 verifică culoarea conectorului. Un alt CRT 648 verifică dacă lumina din spate are culoarea și intensitatea corectă a luminii.

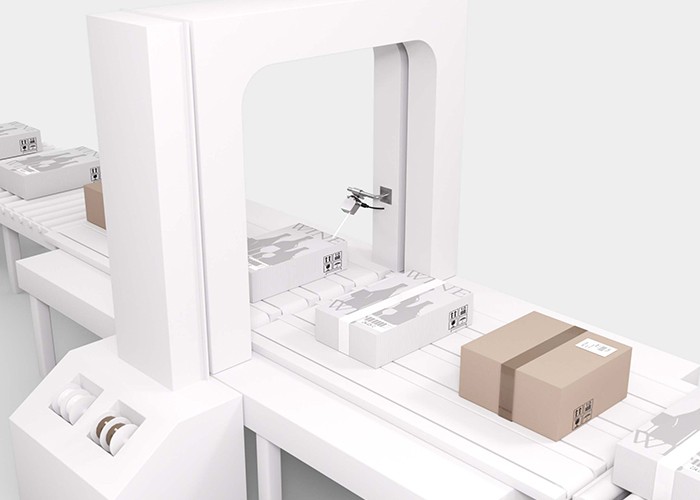

Mașină de legat pentru ambalarea / sigilarea cartonului

Cerință:
Diferite articole de ambalare din carton rulează pe o bandă transportoare. Cureaua corespunzătoare trebuie selectată automat pentru a se potrivi cu culoarea cutiei.

Soluție:
Senzorii de culoare din seria CRT 648 detectează culoarea cutiei și transmit informațiile către mașina de legat. Acest lucru permite sistemului să selecteze culoarea corespunzătoare a curelei.
