Senzori de culoare – Leuze

Senzorii de culoare detectează culorile comparând valoarea de culoare detectată cu o valoare de referință stocată anterior. Acestea sunt soluția potrivită ori de câte ori culoarea unui obiect sau a unui marcaj poate servi drept criteriu de sortare sau inspecție. În funcție de configurația și valorile de toleranță specificate ale sistemului, rezultatul este emis ca semnal de comutare.

Tehnologie senzorilor pentru sarcini solicitante de recunoaștere și sortare a culorilor

Senzorii de culoare detectează culoarea unui obiect sau a unui semn de imprimare și o compară cu o valoare de referință setată. Senzorii difuzi speciali de reflexie sunt utilizați atunci când culoarea trebuie să servească drept criteriu distinctiv. Senzorii de culoare sunt o alternativă rentabilă și compactă la sistemele de procesare a imaginilor și sunt potriviți pentru multe industrii: acestea includ ingineria mecanică, precum și industria auto, a materialelor plastice, farmaceutică și a ambalajelor.

Senzorii de culoare pot fi folosiți pentru a detecta, inspecta și sorta suprafețele colorate. Rezultatul este trimis la comandă fie ca semnal de comutare, fie ca valoare de culoare RGB prin intermediul interfeței IO-Link.

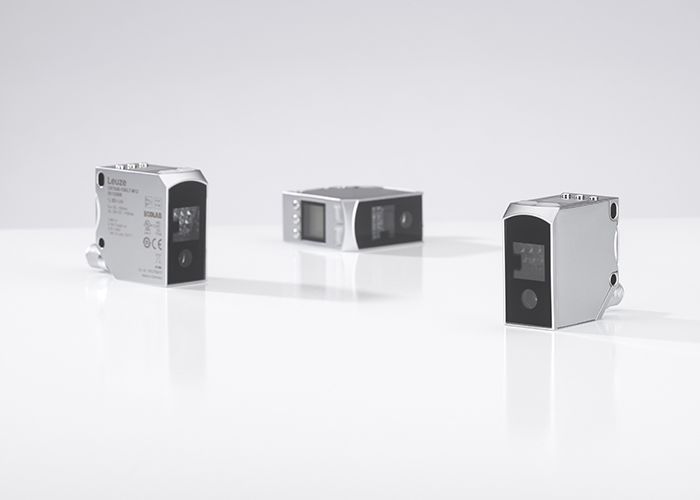

Noii senzori de culoare CRT 648: operare ușoară și utilizare universală

Cu afișajul lor LCD mare, noii senzori de culoare din seria CRT 648 în carcase robuste din zinc turnat sub presiune sunt ușor de utilizat. Datorită recunoașterii culorilor independente de distanță, suprimării speciale a luciului și a șapte culori presetabile, senzorii puternici pot fi utilizați flexibil. Acestea sunt optimizate pentru diferite aplicații: CRT 648-32.G este ideal pentru detectarea suprafețelor lucioase datorită filtrului său de polarizare integrat. Dacă este necesar un punct luminos mic, de exemplu pentru detectarea urmelor de imprimare sau a obiectelor mici, varianta CRT 648-60 își face valoare. Dacă senzorul trebuie montat mai departe de obiect, senzorii de culoare CRT 648-150 oferă o rază de lucru deosebit de mare.

Avantaje:

• Utilizare versatilă datorită intervalelor de operare de până la 150 mm și până la șapte setări de culoare
• Operare și parametrizare simplă prin afișaj integrat sau IO-Link
• Noi variante optimizate pentru aplicații
• Detectarea suprafețelor lucioase prin suprimarea luciului
• Noua evaluare a luminozității cu autocorectare permite o toleranță mare în ghidarea obiectelor sau recunoașterea culorilor independentă de distanță de până la 65 mm
• Până la 7 culori pot fi evaluate cu trei ieșiri codificate binar
• Optimizat pentru utilizare în medii solicitante datorită carcasei robuste din zinc turnat sub presiune cu clase de protecție IP67 și IP69, precum și certificării ECOLAB

Operare simplă: proces rapid de predare și șapte setări de culoare

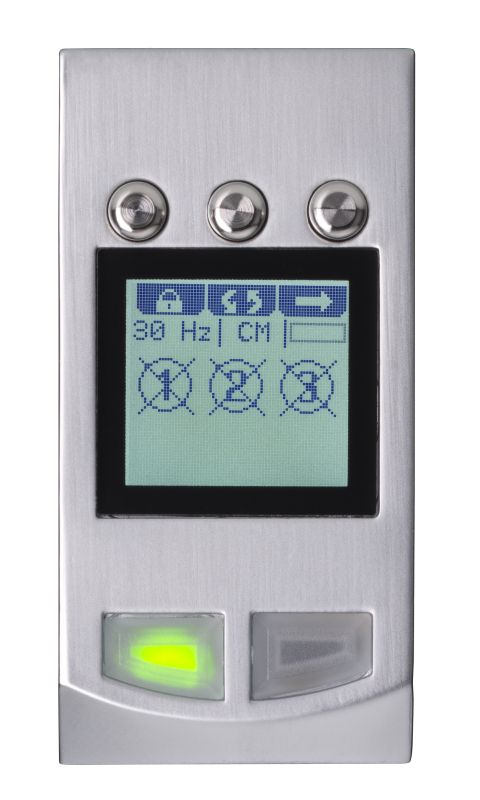

Noii senzori de culoare CRT 648 sunt ușor și intuitiv de operat cu un afișaj LC mare, integrat cu tastatură. Starea ieșirilor de comutare, o valoare curentă a culorii de ieșire sau calitatea semnalului pot fi afișate așa cum au fost selectate. Dacă diferite variante de produs sunt testate într-un singur sistem, pe senzor pot fi salvate până la șapte setări de culoare și testate simultan. Intervalul mare de operare deschide posibilități suplimentare: Aceasta înseamnă că un senzor poate fi utilizat cu ușurință pentru diferite sarcini - asigurând flexibilitate cu variații tot mai mari și reducând cheltuielile pentru senzori suplimentari și timpii de configurare.

Detectează chiar și diferențele subtile de culoare, inclusiv în condiții dificile

Obiectele lucioase sunt întotdeauna o provocare pentru senzorii optici. Noii senzori de culoare CRT 648-32.G sunt echipați cu un filtru de polarizare pentru o detectare fiabilă a luciului. Evaluarea luminozității unui obiect, în funcție de distanța sa față de senzor, reprezintă o provocare suplimentară de recunoaștere a culorilor.

Evaluarea luminozității senzorilor de culoare CRT 648 cu autocorectare permite detectarea fiabilă și independentă de distanță a culorilor de până la 65 mm.

Transparență și acces de la distanță prin IO-Link

Noii senzori de culoare din seria CRT 648 pot fi setați fie de la distanță prin predare prin cablu, fie prin IO-Link, ceea ce este mult mai convenabil. Schimbarea formatului poate fi simplificată considerabil prin IO-Link și pot fi înregistrate date suplimentare de la senzori.

Procesul dintr-o privire:

• Funcții extinse de temporizator pentru pornire/oprire întârziere și suprimare a impulsurilor
• Cifre exacte de producție cunoscute în orice moment datorită contorului intern de obiecte
• Informații despre semnal în timp real ca valoare de culoare RGB ieșită prin IO-Link
• Date suplimentare de diagnosticare, cum ar fi temperatura, calitatea semnalului, operațiunile de comutare

APLICAȚII:

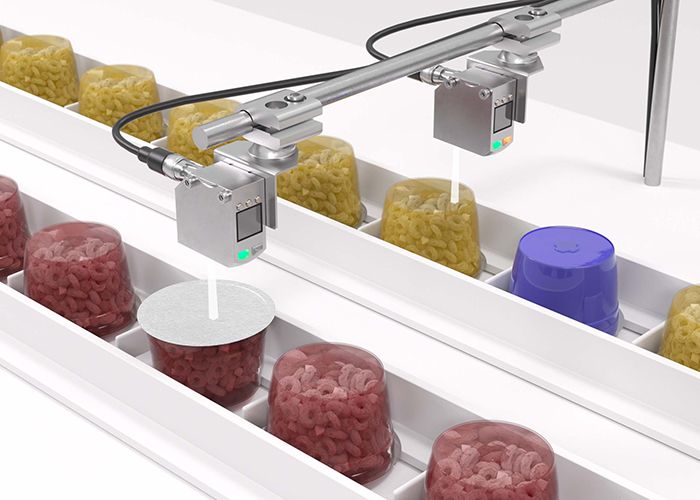

Inspecție finală în ambalajele alimentare

Cerință:
Într-un sistem de ambalare, culoarea bolurilor de cereale trebuie verificată înainte de a fi plasate în ambalajul containerului. Deoarece bolurile trebuie ambalate în funcție de tip, trebuie să vă asigurați că aceeași culoare iese de pe banda transportoare de fiecare dată.

Soluție:
Noii senzori de culoare CRT 648 pot fi învățați până la șapte culori. Sunt echipate cu un punct luminos mare și detectează în mod fiabil culorile ambalajului și ale capacului. În acest fel, obiectele incorecte sau defecte pot fi distinse în mod fiabil. Raza mare de funcționare de până la 150 de milimetri asigură o detecție fiabilă, chiar și atunci când treceți la alte formate.

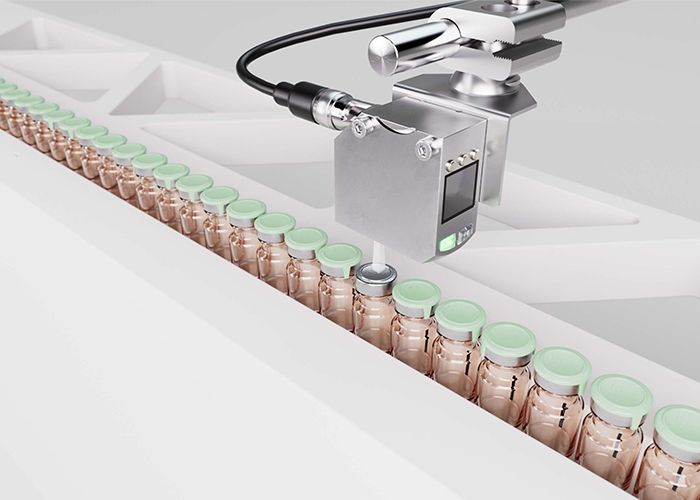

Monitorizarea flacoanelor în ambalajele farmaceutice

Cerință:
Cerințele de calitate pentru ambalajele farmaceutice sunt ridicate. Flacoanele defecte, de exemplu fără capace, trebuie detectate pe banda transportoare și ejectate. Capacele flacoanelor lucioase reprezintă o provocare pentru senzori.

Soluție:
Senzorii de culoare CRT 648 cu suprimare a luciului detectează capacele flacoanelor lucioase, asigurând în același timp stabilitatea procesului. Operarea și reglarea senzorilor este rapidă și ușoară datorită afișajului LCD mare.

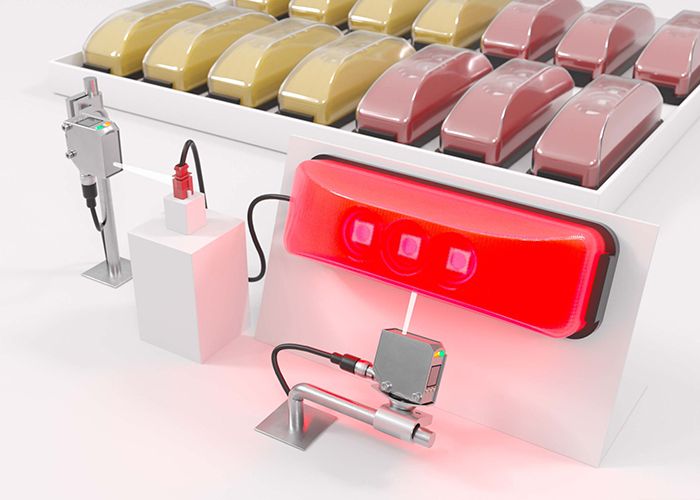

Verificări automate în producția de mașini

Cerință:
În industria auto, culoarea luminilor din spate trebuie verificată automat la o stație de asamblare. Trebuie acoperite două etape ale procesului: În prima etapă a procesului, trebuie testată culoarea conectorului și apoi sunt rulate diferite programe de testare, în funcție de aceasta. Al doilea pas în această aplicație este evaluarea culorii luminii și a intensității luminii din spate. Nici lumina ambientală, nici angajatul de la stația de lucru nu pot afecta detectarea.

Soluție:
În prima etapă a procesului, un senzor de culoare CRT 648 verifică culoarea conectorului. Un alt CRT 648 verifică dacă lumina din spate are culoarea și intensitatea corectă a luminii.

Mașină de legat pentru ambalarea / sigilarea cartonului

Cerință:
Diferite articole de ambalare din carton rulează pe o bandă transportoare. Cureaua corespunzătoare trebuie selectată automat pentru a se potrivi cu culoarea cutiei.

Soluție:
Senzorii de culoare din seria CRT 648 detectează culoarea cutiei și transmit informațiile către mașina de legare. Acest lucru permite sistemului să selecteze culoarea corelei corespunzătoare.
